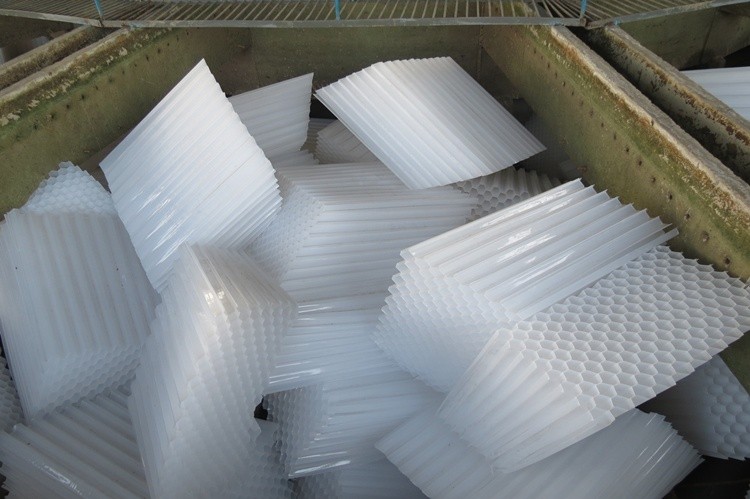

Наклонные пластинчатые ламели повышают эффективность водоподготовки

При модернизации существующей станции водоочистки традиционный метод осаждения осадка может быть заменен на пластинчатый отстойник. Это приведет к очень значительному повышению эффективности, технического обслуживания и эксплуатации.

Эксплуатация пластинчатого осветлителя

Основная конструкция представляет собой серию параллельных пластин, наклонных назад под углом 55% от направления потока. Такая наклонная конфигурация плит означает, что каждый квадратный метр пруда может обеспечить 10 квадратных метров площади осадочного слоя, что требует только 10% земли, необходимой для традиционного осадочного пруда.

Агрегаты оснащены системой управления потоком, которая обеспечивает равномерное распределение потока вверх и вниз по всей плите. Это работает за счет создания перепада давления в каналах сбора над пластинами, что гарантирует, что вся поверхность каждой пластины будет покрыта потоком. По мере того, как вода течет вверх, хлопья и другие твердые частицы в воде оседают на наклонных пластинах и скользят на дно резервуара.

Скребки для шлама на дне резервуара

Осадок, который накапливается на дне резервуаров, удаляется донными скребками. Они работают по принципу движения вперед и назад клиновидных вогнутых секций: вогнутая сторона скребков действует как бульдозер, толкающий ил вперед к иловой яме при медленном движении. Скребки прикрепляются к плоским стальным дышлам, которые опираются на полиэтиленовые направляющие.

Движение скребка генерируется электродвигателем, который, в свою очередь, соединен с тяговой штангой через рычажную систему. При обратном движении (которое происходит в два раза быстрее) клиновидная часть скребка скользит под слоем осадка, не нарушая процесса оседания.

Обработка шлама

Один из основных этапов процесса очистки осадка состоит из двух дополнительных пластинчатых сепараторов. Большим преимуществом ламельных агрегатов является то, что они намного проще в эксплуатации и обслуживании, чем обычное оборудование.

Более легкая очистка и перезагрузка с помощью ламельного сепаратора

Большой проблемой старых систем был перезапуск после каждого опорожнения: осадок должен был быть переработан до того, как система снова заработает, и это могло занять много времени. Кроме того, фактический процесс очистки намного проще и менее трудоемкий, особенно в промывочных пластинах, где, благодаря расположенным на дне бункерам для шлама, он очень прост в использовании.
